在智能制造、工业互联网和企业数字化转型持续推进的背景下，工业软件已从单一工具软件发展为连接研发设计、生产执行、设备运维与企业管理的复杂软件系统。

与一般互联网软件相比，工业软件具有业务链条长、异构系统多、实时性与可靠性要求高、生命周期长、与现场设备耦合紧密等特点——这意味着它的质量问题往往不是“写出来的”，而是在架构层面就已经决定了大半。

本文围绕“软件架构设计对工业软件质量的影响”这一主题，结合软件架构理论、质量属性模型与工业软件应用实践，分析分层架构、组件化架构、面向服务架构、微服务架构、事件驱动架构以及边云协同架构在工业软件中的适用性，重点讨论架构设计对可维护性、可靠性、性能效率、安全性、可扩展性和互操作性的作用机制，并通过 GE Predix 与 Eclipse BaSyx 两个案例进行验证与反思。

研究背景

工业软件是支撑现代工业体系运行的关键基础软件，广泛分布于产品研发设计、制造执行、生产控制、设备运维、供应链协同和经营管理等环节。随着制造业数字化、网络化、智能化水平不断提高，工业企业对软件系统提出了越来越高的要求：一方面，系统需要与 PLC、传感器、SCADA、MES、ERP、PLM 等多类异构对象集成；另一方面，系统还要在较长周期内持续演进，适应设备升级、工艺变化、数据规模增长和安全合规要求。工业软件已经不再是“能用即可”的辅助工具，而是直接影响企业效率、质量、成本和风险控制能力的核心基础设施。

在这样的背景下，软件架构设计的重要性被进一步放大。Perry 和 Wolf 指出，软件架构研究的是系统的构成要素、形式以及设计原理；Bass、Clements 和 Kazman 进一步强调，架构本质上是在系统早期阶段对结构和质量属性作出的关键决策。对于工业软件而言，很多质量问题并不是编码阶段才出现的，而是在架构层面已经被“决定了大半”：

• 若系统采用点对点接口集成，短期内或许能够快速上线，但随着设备、产线和业务模块不断增加，系统很容易演变为难以维护的“烟囱式”结构；
• 若系统在实时控制场景中盲目追求云原生和过细粒度的微服务，又可能带来通信延迟、部署复杂度和故障传播范围扩大等问题。

选择本题，一方面是因为它与软件工程课程中的架构设计、质量属性、需求分析和系统演化等核心内容高度相关；另一方面，也是因为工业软件领域的许多成败案例都说明：软件架构设计不是单纯的技术“选型”，而是决定工业软件质量上限的重要因素。

基本概念

软件架构设计的内涵

软件架构设计是对软件系统进行高层结构化设计的过程，其关注点包括系统由哪些核心构件组成、构件之间如何协作、系统如何部署到物理环境中，以及如何通过结构性设计满足功能需求和质量需求。Kruchten 提出的“4+1”视图模型指出，架构可以从逻辑视图、开发视图、进程视图、物理视图和场景视图等多个角度进行描述。这一思想对于工业软件尤为重要，因为工业软件通常同时涉及业务逻辑、现场通信、并发处理、网络部署和运维治理，单一视角难以完整表达其架构特征。

从工程实践看，软件架构设计并不只是画几张图，而是要把抽象的质量目标转化为具体的结构机制。例如，为了提高可维护性，可以采用分层和模块化设计；为了提高可扩展性，可以引入插件机制或服务化接口；为了提高可靠性，可以通过冗余部署、故障隔离和异步解耦来降低单点失效影响。换言之，架构是质量属性落地的主要载体。

工业软件及其质量属性

工业软件通常包括研发设计类软件（如 CAD、CAE、CAM、EDA、PLM）、生产制造类软件（如 MES、SCADA、DCS、工业组态软件）、经营管理类软件（如 ERP、供应链管理软件）以及工业互联网平台、数字孪生平台等新型软件形态。

与办公软件、社交软件等通用软件相比，工业软件具有以下显著特点：

1. 领域知识密集：需要深度理解工艺流程、设备特性和业务规则；
2. 与 OT 环境结合紧密：常常要处理实时通信、协议兼容和现场稳定性问题；
3. 生命周期长：很多系统需要持续运行数年甚至十余年；
4. 系统异构性强：涉及多供应商设备、多协议、多平台和多历史遗留系统；
5. 质量要求高：对可靠性、安全性和可追溯性的要求通常高于普通信息系统。

依据 ISO/IEC 25010 质量模型，系统和软件产品质量可从功能适合性、性能效率、兼容性、易用性、可靠性、安全性、可维护性和可移植性等维度进行评价。在工业软件场景中，最关键的一般是可靠性、性能效率、安全性、可维护性、兼容性与可扩展性——原因在于工业软件一旦出现故障，影响的往往不是单个用户体验，而可能是整条产线停机、设备损伤、质量事故甚至安全风险。

架构风格与质量属性的关系

不同架构风格对质量属性具有不同影响，没有任何一种架构能够在所有场景下同时最优。工业软件中较常见的关系如下：

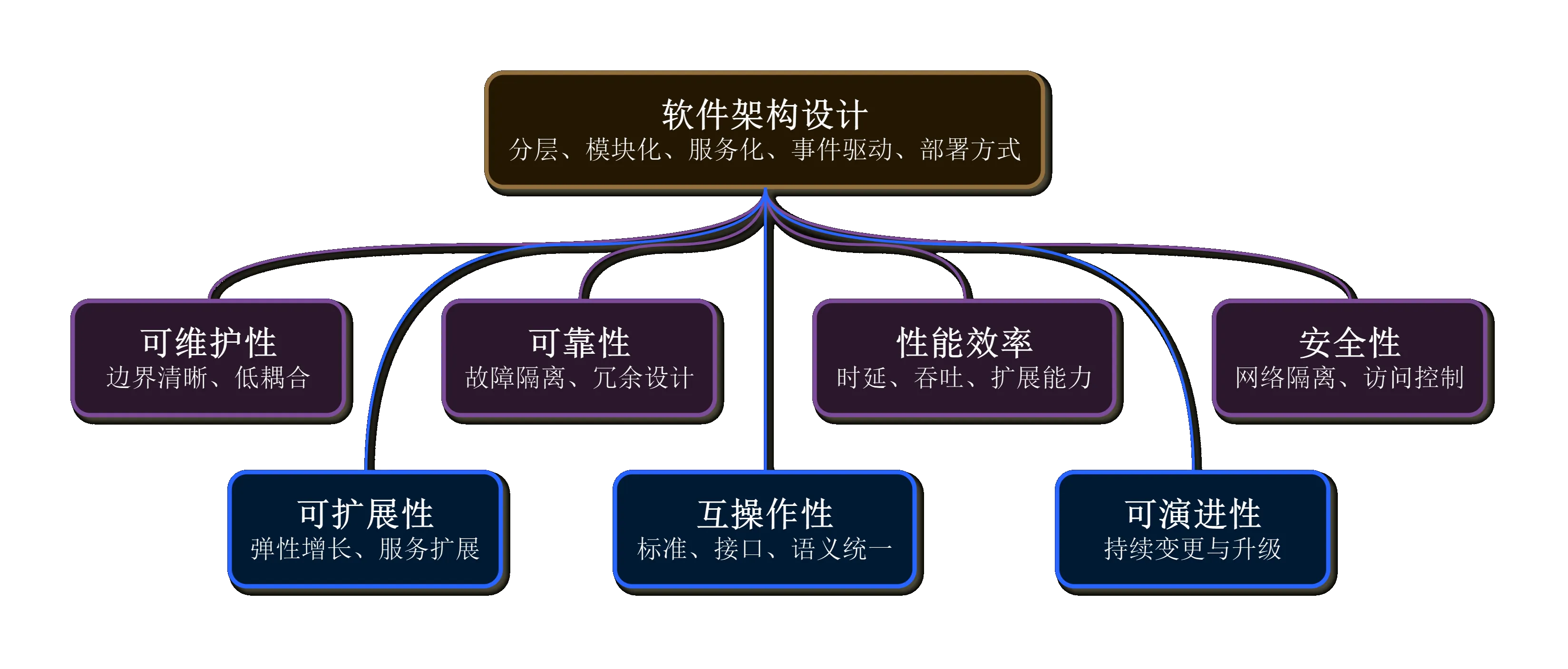

图 1：软件架构设计与工业软件质量属性关系示意图

应用现状

研发设计类工业软件以平台化和插件化架构为主

在 CAD、CAE、CAM、EDA 和 PLM 等研发设计类工业软件中，平台化与组件化长期是主流思路。这类系统功能面广、专业模块多、版本演进周期长，往往要求核心平台保持稳定，而把行业特定能力、计算求解器、渲染组件、接口适配器等以插件或组件方式扩展。这样的架构有利于隔离变化、减少主干系统波动范围，并提升产品线复用效率。

从质量角度看，平台+插件架构最直接改善的是可维护性和可扩展性。企业可以在不破坏核心平台的前提下引入新模块，也便于适配不同行业和不同客户需求。但其前提是接口边界清晰、扩展点设计稳定，否则插件体系反而会成为版本兼容和依赖冲突的来源。

制造执行与工业互联网平台加速服务化和数据化演进

MES、设备管理、质量管理、能源管理和工业互联网平台等系统，近年来明显呈现服务化、微服务化和事件驱动化趋势。其原因在于这类系统需要连接设备层、车间层和企业层数据，还要支撑快速迭代、弹性扩展和多系统协同。Lee 等提出的面向工业 4.0 的 CPS 五层架构，实质上反映了工业系统从单机控制走向数据驱动与服务协同的总体方向。

不过，工业领域的服务化并不意味着传统分层和层级结构已经失效。现实中，大量企业仍以 ISA-95 类层级模型组织生产系统，控制闭环和关键实时逻辑通常保持在现场侧，而数据分析、设备管理、质量追溯和经营决策更多上移至平台层。也就是说，工业软件的当前状态并不是“单体到微服务”的简单替代，而是“层级控制 + 服务协同 + 数据平台”并存的混合架构。

分布式自动化与边缘侧架构持续增强

在自动化与控制系统中，分布式架构的重要性持续提升。Vyatkin 指出，IEC 61499 旨在支持真正分布式、可重构的智能自动化系统，使功能块能够在网络化设备之间分布执行。这类思路对提升系统的模块化、重构能力和设备间协同能力具有重要意义，也为工业软件的柔性化发展提供了方法论支持。

但需要看到，分布式自动化并不等于所有能力都下沉或上云。工业控制中的硬实时环节仍然对确定性有极高要求，因此边缘侧和现场侧架构依然承担着关键角色。当前工业软件总体上正朝着“现场实时控制本地化、平台数据服务化、分析决策智能化”的方向发展。

标准化参考架构推动工业软件互操作性提升

随着工业系统互联需求增加，RAMI 4.0、AAS（Asset Administration Shell，资产管理壳）等参考架构和标准化模型的重要性持续上升。RAMI 4.0 试图为工业 4.0 提供统一的概念框架，帮助不同层级、不同生命周期阶段和不同技术层面上的系统建立共同语言。这一趋势说明，工业软件架构设计已不再只是单个软件团队内部的问题，而是越来越依赖标准、模型和生态协同。

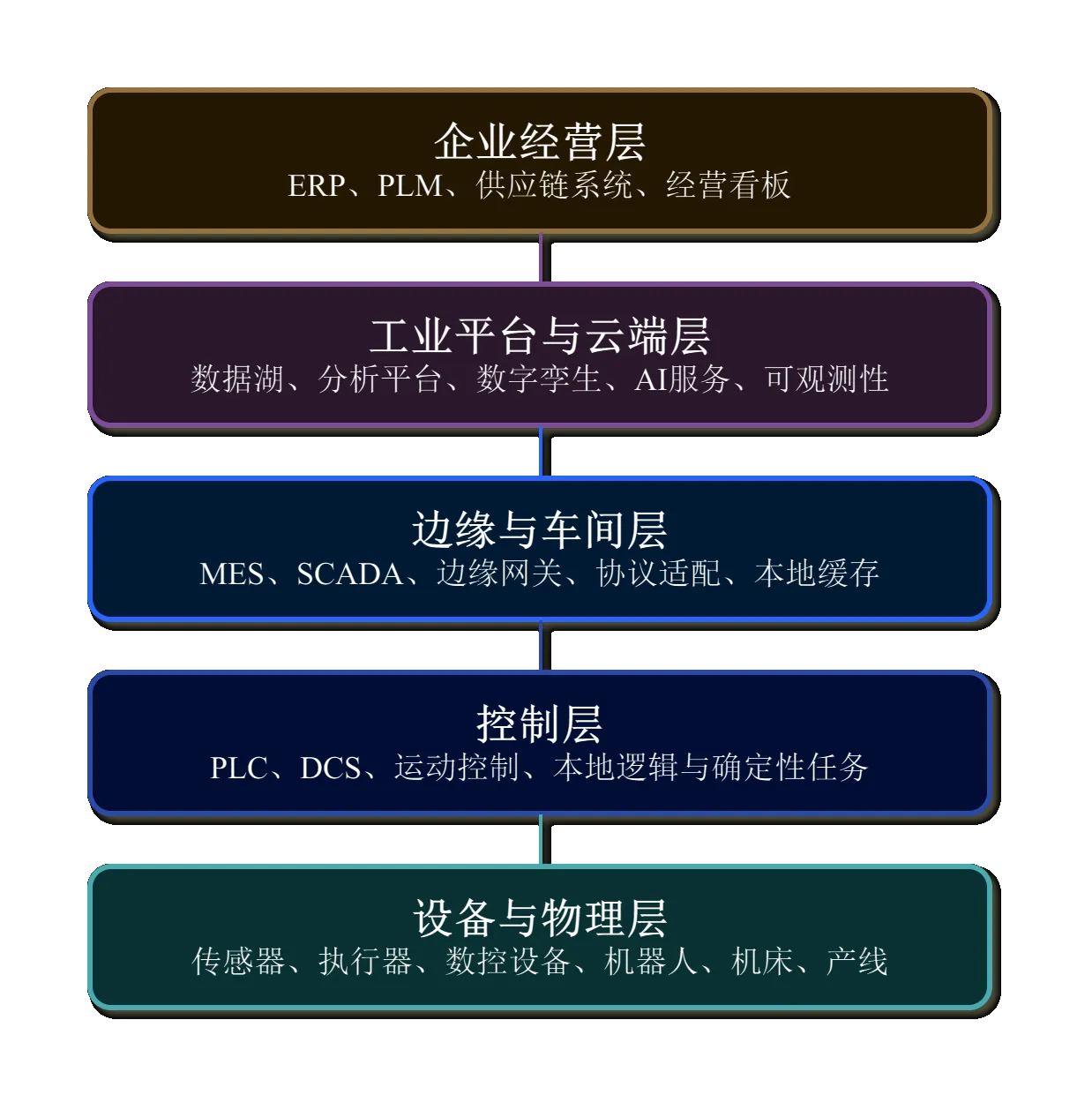

图 2：工业软件典型分层与边云协同架构示意图

总体而言，工业软件应用现状可以概括为一句话：架构正在从“系统内部结构设计”扩展为“面向全生命周期、全层级、全生态的协同设计”。这种变化使架构设计对质量的影响更直接，也更复杂。

典型案例分析

案例一：GE Predix 工业互联网平台

Predix 是 GE 面向工业互联网构建的平台。根据 GE 官方资料，Predix 运行于云端和设备边缘，强调可复用的构建块、工业数据接入、分析能力和平台化开发。从架构角度看，Predix 具有几个显著特点：其一，基于云平台和边缘协同运行，便于连接工业现场与云端分析；其二，采用微服务思想组织能力，把数据接入、存储、分析、身份认证等能力拆分为可复用服务；其三，通过平台化方式支持不同工业应用快速构建和部署。

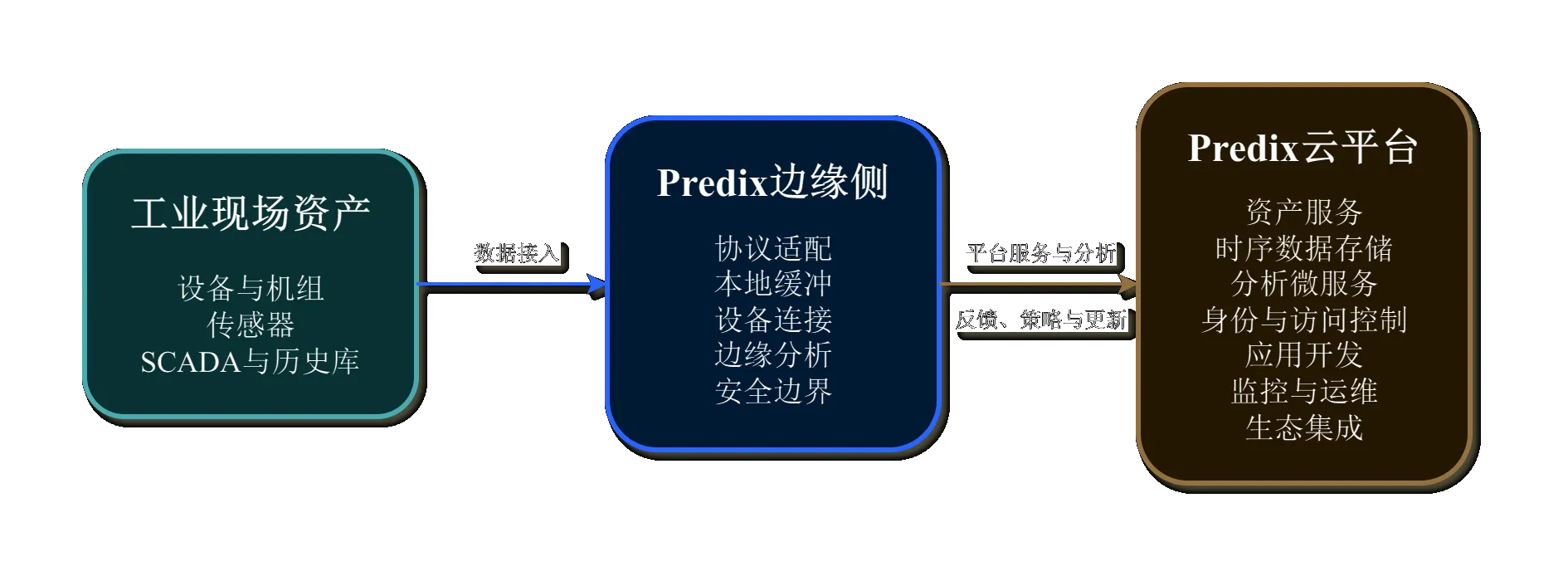

图 3：GE Predix 边云协同平台架构示意图

这种架构设计对工业软件质量产生了多方面积极影响。

首先，在可扩展性方面，Predix 通过服务化和平台化设计，使企业能够按需组合能力，而不必从零构建完整平台。当接入更多设备、工厂或业务场景时，平台能够通过横向扩展应对负载增长。

其次，在可维护性与复用性方面，微服务和公共平台能力减少了重复开发。GE 官方报道提到，平台中的分析型微服务能够帮助合作伙伴加快应用开发，部分场景中开发速度可达到原来的约 3 倍。

再次，在安全性与隔离性方面，Predix 明确将控制系统与分析平台分离，并强调多租户隔离、身份认证和加密机制。对于工业软件来说，这种分层隔离思路非常关键，因为它能够降低分析平台故障或安全问题直接影响现场控制系统的概率。

但 Predix 的案例也揭示了架构设计的另一面。服务化和平台化虽然提升了扩展能力，却显著提高了系统复杂度。GE 官方材料也提到，客户面对云端数据接入、收益证明和安全顾虑时仍存在较高接受门槛。这说明工业软件架构若超出企业的治理能力和实施能力，即使在技术上先进，也可能难以转化为实际质量收益。

案例二：Eclipse BaSyx 数字孪生中间件

Eclipse BaSyx 是面向 Industry 4.0 的开源中间件平台，核心目标是支持基于 AAS 的数字孪生实现。官方介绍显示，BaSyx 提供 AAS Registry、AAS Server、Submodel Server、数据提供组件以及 Java/C++/C# SDK，支持 OPC UA、MQTT 等协议，并可通过 Docker 方式部署。从架构角度看，BaSyx 体现的是“标准化模型 + 模块化中间件 + 可扩展组件”的设计思路。

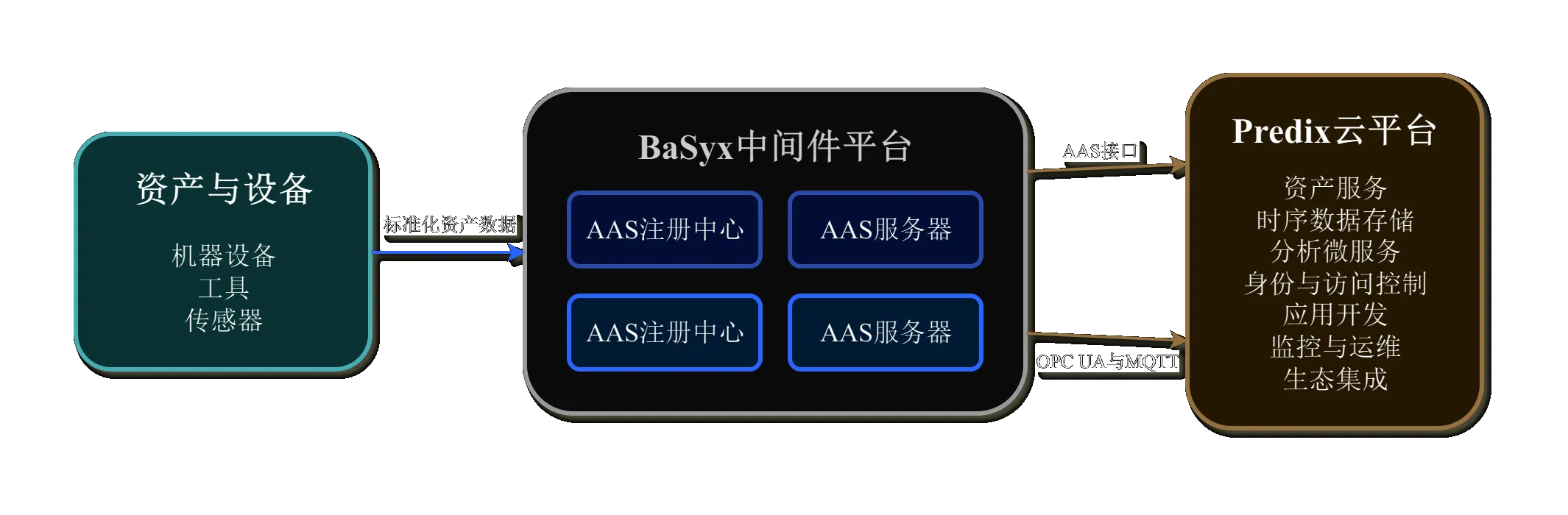

图 4：Eclipse BaSyx 数字孪生中间件架构示意图

这种架构对工业软件质量的改善主要体现在三个方面。

第一，互操作性显著增强。工业软件最大难题之一是异构资产、异构协议和异构数据模型之间难以协同。AAS 提供统一的资产数字表达方式，BaSyx 则提供了承载这一标准的中间件基础设施。当设备、系统和平台都能围绕标准化模型进行接入时，系统之间的协同成本会明显下降。

第二，可扩展性与可演进性较强。BaSyx 采用模块化与可扩展设计，既能支持边缘侧部署，也能支持数据中心集成。这种架构使工业企业可以在保留既有系统的前提下逐步推进数字孪生建设，而不是一次性重构全部软件系统。

第三，实施效率和复用效率有所提升。BaSyx 官方案例提到，ZF 使用相关方案后，新工具的集成时间从 2 天缩短到不足 20 分钟。同时，Kaya 等在针对石化行业真实数字孪生资产的比较研究中发现，在纳入的开源 AAS 工具中，Eclipse BaSyx 的综合表现优于其他工具，原因之一就在于其稳健的中间件架构与较强的插件扩展能力。这一研究从学术角度验证了：当工业软件架构在语义标准、连接能力和扩展机制上设计合理时，互操作性和可维护性会得到明显改善。

当然，BaSyx 也并非没有代价。标准化建模、AAS 语义设计和多组件部署都会提高前期学习成本和实施门槛。也就是说，它更适用于那些已经具备一定数字化基础、愿意投入长期建设的企业。

案例比较与启示

从 Predix 和 BaSyx 两个案例可以看出，工业软件质量提升的路径并不完全相同：

这说明一个重要结论：软件架构影响工业软件质量，不是通过单一技术路线实现的，而是通过“结构机制与质量目标的一一对应”实现的。对于平台型工业软件，服务化和边云协同可能更关键；对于数字孪生和生态集成场景，标准化模型和中间件架构更重要。架构设计的价值就在于，把抽象的质量要求转换成适合特定工业场景的组织方式和技术机制。

存在问题

尽管工业软件架构设计已取得显著进步，但在实际应用中仍存在不少共性问题。

质量目标冲突明显，架构权衡不足

工业软件常常同时追求高可靠、低时延、强互联和快迭代，而这些目标之间往往相互制约。例如，微服务能够提升可扩展性和独立部署能力，但也可能带来更多网络调用和运维复杂度；事件驱动能够降低模块耦合，却会增加一致性和故障排查难度。如果在架构设计阶段没有明确质量优先级，系统就容易陷入“每个目标都想兼顾，结果每个目标都不够好”的状态。

遗留系统负担重，架构演进困难

许多工业企业的软件体系并非从零开始建设，而是在多年积累中逐步叠加形成。老旧 PLC、专有协议、历史数据库和定制化上位机系统往往仍在生产中承担关键任务。新架构如果完全忽略这些现实约束，就很难真正落地；但若完全被遗留系统牵制，又会使系统长期陷入高耦合和低演进能力。

数据语义不统一，互操作性问题仍然突出

工业企业普遍存在“系统连得上，但数据用不好”的问题。其根源往往不在网络连接本身，而在于缺乏统一的数据模型、接口语义和对象标识方式。没有统一语义基础，再先进的分布式架构也可能只是把原来的数据孤岛转移成新的服务孤岛。

架构治理与验证机制薄弱

在一些项目中，架构设计停留在前期方案汇报，缺乏贯穿生命周期的治理手段，例如架构决策记录、质量场景验证、接口一致性约束、运行期可观测性和演进度量等。结果往往是：设计阶段看起来结构合理，进入开发和运维阶段后却逐渐“走样”，最终系统实际结构与设计目标严重偏离。

安全性与安全生产约束融入不足

工业软件既面临网络安全挑战，也受到工业安全生产要求约束。但在实践中，一些系统仍然把安全视为上线前附加的补丁，而非架构层面的基本要求。这样会导致身份认证、权限控制、网络隔离、审计追踪和故障降级等机制彼此割裂，难以形成系统性防护能力。

发展趋势与建议

结合当前工业软件发展方向，本文认为软件架构设计未来应重点沿以下几个方向演进。

以质量属性场景驱动架构设计

工业软件不能简单从流行技术出发做架构，而应首先明确关键质量场景。例如，“设备离线后系统能否在 5 秒内完成告警并切换到降级模式”“新增一类设备协议是否能在不修改核心平台的前提下完成接入”“高峰期 1 万台设备数据接入时系统是否仍保持稳定”等。只有把抽象质量目标转化为可验证场景，架构决策才具备可操作性。必要时可引入 ATAM 等方法进行架构评估。

采用分层控制与边云协同并存的混合架构

工业软件的发展方向并不是“所有系统都云化”，而是更强调边云协同和分层职责清晰。对实时性和安全性要求极高的控制闭环，应尽量保留在现场侧和边缘侧；对跨厂区分析、资产管理、模型训练和经营决策等能力，则适合通过平台化与云化方式实现。这样的混合架构更符合工业场景的现实约束，也更有利于平衡性能、可靠性和演进能力。

以标准化模型提升互操作性

未来工业软件竞争力的重要来源之一，是系统能否快速、低成本地与外部生态协同。为此，应积极利用 OPC UA、MQTT、AAS、RAMI 4.0 等标准和参考架构，推动设备、应用和平台在语义层面实现统一表达。标准化并不会自动带来高质量，但它能为高质量架构提供稳定基础。

加强架构治理与可观测性建设

架构质量需要在运行过程中持续验证，而不是只在设计评审时被讨论。工业软件应建立架构决策记录（ADR）、接口规范管理、调用链追踪、日志与指标监控、故障注入演练和容量评估机制，把架构从“设计文档”转变为“可持续治理对象”。只有这样，系统才能在长期迭代中保持结构稳定性。

推动平台化与模块化，服务国产工业软件发展

我国工业软件长期面临基础薄弱、生态分散、行业知识沉淀不足等问题。要提升工业软件整体质量，除了突破核心技术外，还应在架构层面推动平台化、模块化和标准化，减少重复建设，提高行业知识复用能力。相比单点功能突破，这种架构能力建设对国产工业软件的长期发展更具基础意义。

总结

软件架构设计对工业软件质量具有基础性、全局性和长期性影响。工业软件的可靠性、性能效率、可维护性、安全性、扩展性和互操作性，并不是在编码末期通过局部优化“补出来”的，而是要在架构阶段通过结构划分、接口组织、部署模式、数据模型和治理机制提前奠定基础。

通过对工业软件应用现状和典型案例的分析可以看出，良好的架构设计能够有效降低耦合、提高扩展能力、改善系统集成效率，并支撑工业软件跨系统、跨层级、跨生命周期的协同运行；反之，若架构选择脱离工业场景和组织能力，就可能引入新的复杂性和风险。工业软件最需要的并不是最“时髦”的架构，而是最符合质量目标和工业约束的架构。

通过本次调研，可以更明确地认识到：软件工程思想在工业软件领域并没有失效，反而因为工业场景更复杂、更长期、更重质量而显得更加重要。软件架构设计是连接理论与工业应用的关键桥梁，也是决定工业软件能否真正支撑智能制造和产业升级的核心因素之一。
